sezione componenti impianto di pressurizzazione idrica abbinato a presscontrol "on/off system"
Come funziona il Presscontrol?
La gestione dell'elettropompa avviene tramite il regolatore di pressione/pressoflussostato, o più comunemente conosciuto come presscontrol.
Il presscontrol indirizza l'elettropompa al funzionamento: la pompa parte in modalità pressostatica ovvero all'abbassarsi della pressione, e stacca quando il flusso d'acqua si ferma (da cui il nome tecnico pressoflussostato). Quando la pressione dell'acqua aumenta, il presscontrol segnala alla centrale elettronica di interrompere l'alimentazione alla pompa. Viceversa, quando la pressione diminuisce, il regolatore di pressione mette in funzione la pompa che spinge l’acqua. Più semplicemente il regolatore di pressione si avvia quando i rubinetti sono aperti, e stacca quando sono chiusi. Con l'utilizzo di questo componente idrico, si evitano i continui start/stop del gruppo autoclave tradizionale con idrosfera e pressostato, che oltre a creare disservizio diminuiscono notevolmente la durata della elettropompa nel tempo. Un altro evidente vantaggio del presscontrol è che rispetto al vaso ad espansione posside un minore ingombro, tuttavia dove possibile, dotare il presscontrol di un vaso ad espansione diminuisce le partenze dell'elettropompa, allungandone la durata e evitando contraccolpi di pressione all'impianto;
Disponiamo di kit completi elettropompa + accessori per aumento pressione idrica

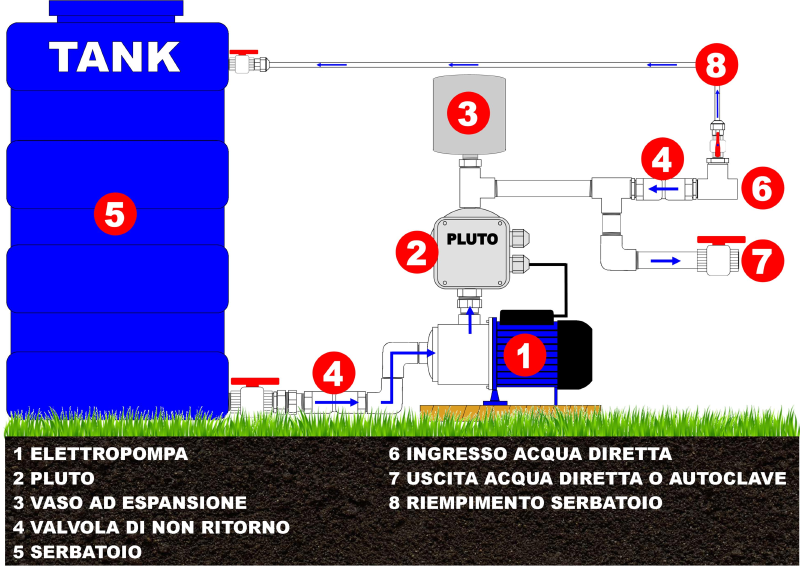

impianto con serbatoio, pompa, presscontrol, accessori, by-pass scambio con acqua di rete
impianto con serbatoio, pompa sommersa , presscontrol, accessori, by-pass scambio con acqua di rete
clicca sulla componentistica di seguito per vedere il prodotto
funzionamento presscontrol
La gestione dell'elettropompa avviene tramite il regolatore di pressione o pressoflussostato, comunemente chiamato presscontrol che comanda l'elettropompa all'apertura e alla chiusura dei rubinetti (la pompa parte in modalità pressostatica ovvero all'abbassarsi della pressione e stacca quando il flusso d'acqua si ferma (da cui il nome tecnico pressoflussostato), per cui si evitano i continui start/stop frequentissimi in un gruppo autoclave tradizionale con idrosfera e pressostato; il sistema con elettropompa abbinata al presscontrol è consigliato per pressioni operative che vanno da 3 Bar a 6Bar, con portate che non superano 80 litri al minuto, per pressioni di lavoro superiori è portate fino a 130 litri al minuto è preferibile abbinare un dispositivo di modulazione inverter.

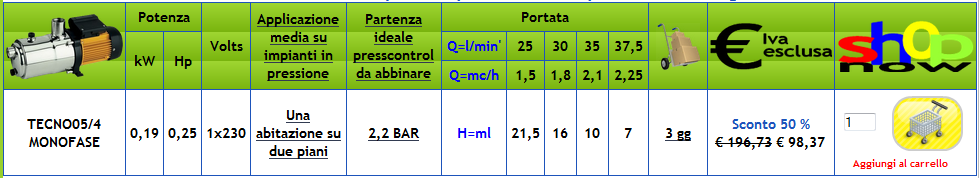

lettura tabella pompa di superficie e abbinamenti
Applicazione media su impianti in pressione
Con questa dicitura si indicano le utenze (abitazioni) che riesce a servire il gruppo pompa/presscontrol
Partenza ideale presscontrol da abbinare
Con questa dicitura si indica la taratura (espressa in Bar) impostata o impostabile nel presscontrol, che determina la ripartenza ideale del gruppo pompa/presscontrol, è un valore importante e tiene conto della:
Quota
Dislivello tra la pompa e il punto più lontano da servire;
Continuità di funzionamento al rubinetto
Riferita alla continuità di pressione dell'acqua nel momento di partenza del presscontrol;
Perdite di carico
Le tubazioni, le curve, le sezioni di passaggio dell'acqua, generano le perdite di carico e incidono sulla sensibilità del presscontrol e quindi nel tempo di ripartenza del presscontrol dall'apertura del rubinetto di acqua;
Pressione massima dell'elettropompa
Pressione che genera l'elettropompa a rubinetti chiusi;
approfondimenti sulla scelta del presscontrol da abbinare alla tua elettropompa
ulteriori esempi (vedi disegni):
esempio 1 presscontrol regolato a 2 Bar
Abitazione singola dislocata su 3 piani (dislivello dal punto di prelievo più alto alla elettropompa=9ml)
Caldaia con pressione minima di partenza 0,5 Bar
Acqua richiesta dall'impianto 40lt/min' (due rubinetti con flusso abbondante)
Tubazione portante da 3/4'' per una lunghezza di 20ml
Partenza presscontrol 2 BAR derivante da:
0,9 Bar (quota) + 0,5 Bar (continuità al rubinetto più lontano) + 0,5 Bar (perdita caldaia) + 0,1 Bar (coefficente anticipo partenza)
esempio 2 presscontrol regolato a 1,2 Bar
Abitazione singola dislocata su 1 piano (dislivello dal punto di prelievo più alto alla elettropompa=1ml)
Caldaia con pressione minima di partenza 0,5 Bar
Acqua richiesta dall'impianto 40lt/min' (due rubinetti con flusso abbondante)
Tubazione portante da 3/4'' per una lunghezza di 10ml (coefficente 0,1 Bar)
Partenza presscontrol 1,2 BAR derivante da:
0,1 Bar (quota) + 0,5 Bar (continuità al rubinetto più lontano) + 0,5 Bar (perdita caldaia) + 0,1 Bar (coefficente anticipo partenza)
esempio 3 presscontrol regolato a 2,7 Bar
Abitazione singola dislocata su 4 piani (dislivello dal punto di prelievo più alto alla elettropompa=16ml)
Caldaia con pressione minima di partenza 0,5 Bar
Acqua richiesta dall'impianto 60lt/min' (Sei rubinetti con flusso modesto)
Tubazione portante da 3/4'' per una lunghezza di 50ml (coefficente 0,1 Bar)
Partenza presscontrol 2,7 BAR derivante da:
1,6 Bar (quota) + 0,5 Bar (continuità al rubinetto più lontano) + 0,5 Bar (perdita caldaia) + 0,1 Bar (coefficente anticipo partenza)
esempio 4 presscontrol regolato a 1,85 Bar
Due abitazioni dislocate su 2 piani (dislivello dal punto di prelievo più alto alla elettropompa=8ml)
Caldaia con pressione minima di partenza 0,5 Bar
Acqua richiesta dall'impianto 40lt/min' (due rubinetti con flusso abbondante)
Tubazione portante da 3/4'' per una lunghezza di 10ml (coefficente 0,1 Bar)
Partenza presscontrol 1,85 BAR derivante da:
0,8 Bar (quota) + 0,5 Bar (continuità al rubinetto più lontano) + 0,5 Bar (perdita caldaia) + 0,1 Bar (coefficente anticipo partenza)
Per un funzionamento sicuro e affidabile
Dopo aver dimensionato il presscontrol è opportuno scegliere una elettropompa che abbia una pressione massima dell' 80% superiore alla pressione minima di ripartenza del presscontrol;
Esempio se abbiamo un presscontrol da 2,2 Bar l'elettropompa abbinata deve avere una pressione manometrica massima di 2,2 Bar + 80% di 2,2 Bar= 3,96 Bar
Disponiamo di kit completi elettropompa + accessori per aumento pressione idrica
impianto di pressurizzazione completo di pompa. serbatoio e by-pass
aspirazione da pozzo o serbatoio (battente negativo)
Le elettropompe sono composte da una parte idraulica "trainata" da un motore elettrico, la loro funzione è quella di sollevare o pressurizzare l'acqua all'interno di impianti idraulici, tutte possono aspirare l'acqua sia in caduta da un serbatoio (battente positivo), sia da un pozzo o serbatoio tramite un tubo di pesca (battente negativo); L'impianto rappresentato nella figura a destra, rappresenta la pompa che aspira da un pozzo o serbatoio (battente negativo), l'impianto è formato dalla elettropompa, un presscontrol che gestisce le ripartenze della pompa, una valvola di fondo posta nel tubo di aspirazione che consente di mantenere sempre piena la conduttura, un tubo di aspirazione ermetico della lunghezza desiderata (max 7metri in verticale), un raccordo a 3 pezzi che consente un facile smontaggio del tubo di aspirazione, un raccordo a 3 pezzi che consente un facile smontaggio del presscontrol, nel caso di inserimento dell'acqua diretta, il sistema prevede una valvola di non ritorno da applicare sull'acqua di rete, un raccordo a tee per inserire sia la mandata della pompa sia la mandata della rete.
Potrebbe accadere che dopo lunghi periodi di inattivita del gruppo pompa, si verifichi che il tubo di aspirazione si svuoti.
L'utilizzo di una pompa autoadescante comporta meno problematiche legate al disadescamento del tubo di pesca, in quanto garantisce il pescaggio dell'acqua anche in presenza di bolle d'aria o con il tubo di aspirazione vuoto.
L'utilizzo del presscontrol garantisce la pompa dalla marcia a secco (rotazione del motore senza acqua), inoltre gestisce gli start/stop della pompa all'apertura/chiusura dei rubinetti.
Un sistema di by-pass installato sulla pompa consente il confluire sulla stessa tubazione dell'acqua erogata dalla pompa e dell'acqua di rete.
PRESSURIZZAZIONE CON VASO AD ESPANSIONE MONTATO SU BASAMENTO
PRESSURIZZAZIONE CON VASO AD ESPANSIONE IDROSFERA IN-LINE
