Sei in: QUADRI ELETTRICI POMPE ELETTROPOMPE SOMMERSE > Quadri Acque reflue V230M

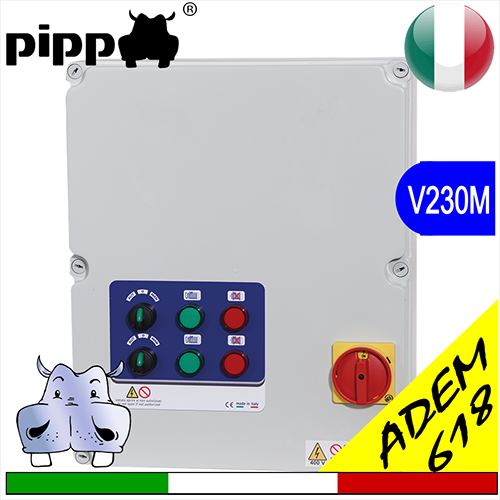

Prodotto: Pos.02 SEWAGE DUAL MOTOR BATTERY V230M SA618 - Quadri Acque reflue V230M

clicca per ingrandire l'immagine	serie 618 - avviatore diretto monofase, tecnologia e protezione elettroniche, con funzione di avviatore per due (2) pompe sommerse, gestione livelli da galleggiante elettrico Caratteristiche Sewage dual motor SA618, questo quadro gestisce start-stop in maniera automatica, di una stazione di pompaggio acque reflue; Il funzionamento dell'allarme grazie alla batteria tampone è garantito anche in assenza di alimentazione elettrica . 1) Galleggianti ''MIN'' e ''MAX'' gestiscono l'alternanza delle due elettropompe ad ogni avviamento 2) Se in condizioni di lavoro normale (punto 1) il livello del liquido sale, interviene il galleggiante ''ALARM'', dedicato all'attivazione dell'allarme prescelto. 3) Il livello continuerà a salire fino a quando interviene il galleggiante EMERGENZA che attiverà tutte e due le elettropompe in contemporanea oppure l'elettropompa funzionante presupponendo un guasto nella elettropompa gemellare. Disponibile anche la versione V400 trifase SA6 19 ti potrebbero interessare:

Varianti/modelli di questo prodotto disponibili a magazzino:

Model	Volts	Power		Thermal protection (Ampere)	Running Condenser (Microfarad)	Dimensions
		kW	Hp			Dimensions
		kW	Hp			A	B	C
SEWAGE 618.01	1x230	2x (0,37:0,55)	2x (0,50:0,75)	2x(4,5:6,3)	2x(16:20) (Optional)	460	380	120	5 gg	Sconto 35 % € 622,20 € 404,43	Aggiungi al carrello
SEWAGE 618.02	1x230	2x0,75	2x1,00	2x(5,5:8)	2x30 (Optional)	460	380	120	5 gg	Sconto 35 % € 622,20 € 404,43	Aggiungi al carrello
SEWAGE 618.03	1x230	2x1,10	2x1,50	2x(9:12,5)	2x40 (Optional)	460	380	120	5 gg	Sconto 35 % € 637,50 € 414,38	Aggiungi al carrello
SEWAGE 618.04	1x230	2x1,50	2x2,00	2x(11:16)	2x50 (Optional)	460	380	120	5 gg	Sconto 35 % € 650,76 € 422,99	Aggiungi al carrello
SEWAGE 618.05	1x230	2x2,20	2x3,00	2x(14:20)	2x70 (Optional)	460	380	120	5 gg	Sconto 35 % € 687,48 € 446,86	Aggiungi al carrello

Abbina gli optional, li riceverai già cablati nel quadro

quadri elettrici + venduti - clicca !!

Abbina il corretto condensatore

condensatore di spunto

Come collegare l'elettropompa al quadro elettrico

1. Funzionamento con galleggianti speciali per fognature

ELETTROPOMPA CON CONDENSATORE ESTERNO ELETTROPOMPA CON CODENSATORE INTERNO

2. Funzionamento con sonde di livello

ELETTROPOMPA CON CONDENSATORE ESTERNO ELETTROPOMPA CON CODENSATORE INTERNO

AVVIATORI DIRETTI ELETTROMECCANICI CON PROTEZIONE TERMICA E GESTIONE AUTOMATICA DEL DOPPIO
MOTORE PER ACQUE REFLUE CON BATTERIA TAMPONE (SA618)

Caratteristiche generali:

Sezionatore generale con blocca porta
N° 2 selettori per il funzionamento automatico -0- manuale (quest’ultimo comando è a ritorno automatico)
Relè a zoccolo alternanza motori
N° 4 ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo1/massimo 2/emergenza)
N° 2 ingressi in bassissima tensione per contatto Klicson motori
Uscita allarme 12Vdc Max 5A
Uscita allarme Max 5A (contatto puro)
Batteria tampone con carica batteria
N° 2 spie MOTOR ON (marcia)
N° 2 spie MOTOR PROTECTION (sovraccarico)
Fusibile di protezione circuito ausiliario
Trasformatore per circuito ausiliario uscita 24Vac
Fusibile di protezione su ogni motore
Contattori
Relè termico su ogni motore ripristinabile internamente
Contenitore esterno in materiale termoplastico
Grado di protezione IP 55
Temperatura d’impiego -5/+40°C
Uso prevalente:
Avviamento e gestione 2 Sommerse per acque reflue
Funzionamento:
Singolo, Singolo alternato, In coppia (emergenza)

Alimentazione:
V230 monofase SA618
V400 trifase SA6 19

Cenni sugli impianti di sollevamento per fognature

Schemi semplificati per la scelta dei componenti in impianti di sollevamento per fognatura
