Sei in: QUADRI ELETTRICI POMPE ELETTROPOMPE SOMMERSE > Quadri Acque reflue V230M

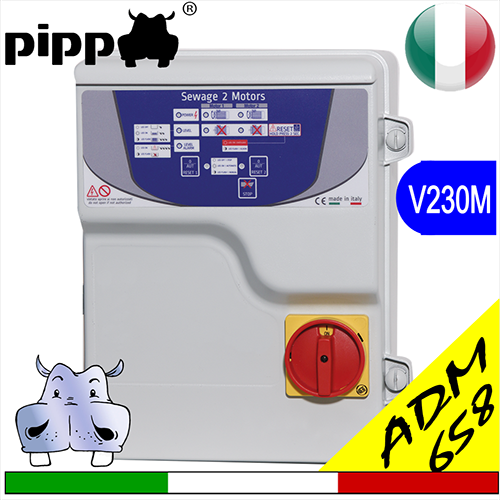

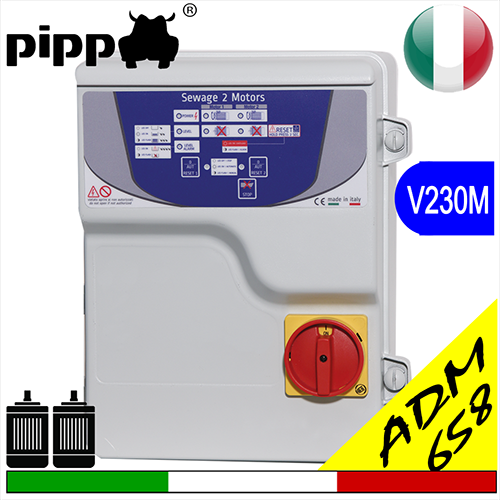

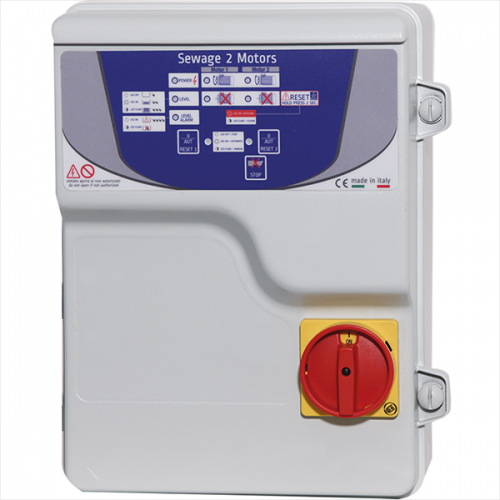

Prodotto: Pos.04 SEWAGE DUAL MOTOR V230M SA658 - Quadri Acque reflue V230M

clicca per ingrandire l'immagine

quadro elettrico per pompa home quadro elettrico per univer-quadri elettrici per pompe

serie 658 - avviatore diretto monofase, tecnologia e protezione elettroniche,  con funzione di avviatore per due (2) pompe sommerse, gestione livelli da galleggiante elettrico

Caratteristiche

Sewage dual motor SA658 per pompe moofase, questo quadro gestisce start-stop in maniera automatica, di una stazione di pompaggio acque reflue;

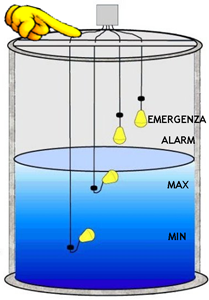

1) Galleggianti ''MIN'' e ''MAX'' gestiscono l'alternanza delle due elettropompe ad ogni avviamento
2) Se in condizioni di lavoro normale (punto 1)  il livello del liquido sale, interviene il galleggiante ''ALARM'', dedicato all'attivazione dell'allarme prescelto.
3) Il livello continuerà a salire fino a quando interviene il galleggiante EMERGENZA che attiverà tutte e due le elettropompe in contemporanea oppure l'elettropompa funzionante presupponendo un guasto nella elettropompa gemellare.

Disponibile il quadro sewage 659 per pompe trifase.

             ricambi per dual motor





ti potrebbero interessare:

 CAVO ELETTRICO FROR CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna NASTRO ISOLANTE  galleggiante per quadri elettrici

faq infowarranty garanziabuy now acquista subitosign in registrazionepassword recuperalogin

pippohydro.com accessori per elettropompe presscontrol inverter accessories for electric pumpsraccordi zincati pippohydro.com galvanized fittingshttps://www.pippohydro.com/categoria-364-1-Raccordi_filettati_in_ottone_giallo.htmlhttps://www.pippohydro.com/categoria-371-1-Raccordi_a_compressione_Connecto_Plus.htmlpippohydro raccordi filettati in polietilene in plastica plastic polyethylene threaded fittings
informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata -


Varianti/modelli di questo prodotto disponibili a magazzino:

Model

 Volts

Power

Thermal protection
(Ampere)


Running Condenser
(Microfarad)

 Dimensions

kW

Hp

A

B

C

SEWAGE 658.00

 1x230

0,37:2,20

0,50:3,00

2:18

16:70 (Optional)

300

220

120

3 gg

Sconto 35 %

€ 276,00 € 179,40

Aggiungi al carrello
Aggiungi al carrello



Abbina gli optional, li riceverai già cablati nel quadro



















              pompa variante - modelli disponibili



















quadri elettrici + venduti - clicca !!











funzionamento pompe con galleggianti speciali per fognature e quadro di alternanza









abbina il condensatore di taglia adeguata alla pompa

condensatore di spunto

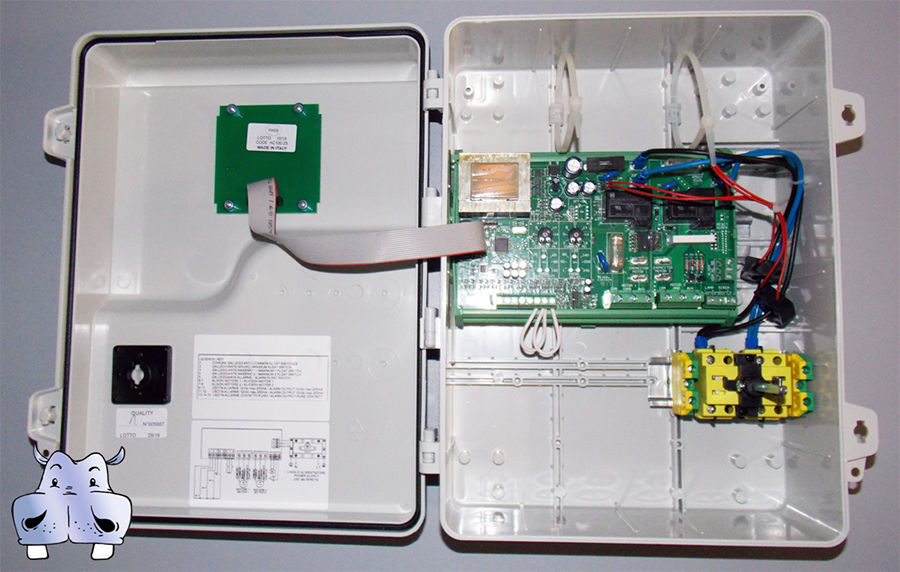

658

Come collegare l'elettropompa al quadro elettrico

1. Funzionamento con galleggianti speciali per fognature





ELETTROPOMPA CON CONDENSATORE ESTERNO                                            ELETTROPOMPA CON CODENSATORE INTERNO






2. Funzionamento con sonde di livello





ELETTROPOMPA CON CONDENSATORE ESTERNO                                            ELETTROPOMPA CON CODENSATORE INTERNO





AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA E GESTIONE AUTOMATICA DEL DOPPIO MOTORE PER ACQUE REFLUE SENZA BATTERIA TAMPONE (SA658)

                                                   Caratteristiche generali:

  • Sezionatore generale con blocca porta
  • N° 2 pulsanti per il funzionamento automatico -0- manuale
  • Ritardo di 3s tra la partenza dei 2 motori
  • Trimmer di regolazione corrente massima per ogni motore
  • N° 4 ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo1/massimo2/emergenza)
  • N° 2 ingressi in bassissima tensione per contatto Klicson motori
  • Uscita allarme 12Vdc Max 200mA
  • Uscita allarme Max 5A (contatto puro)
  • Led spia POWER (presenza rete)
  • N° 2 led spie MOTOR ON (marcia)
  • N° 2 led spie MOTOR PROTECTION (sovraccarico)
  • N° 2 led spie stato motori
  • Led spia FUNCTION (stato livello)
  • Led spia ALARM segnala:
    • Led acceso livello emergenza
    • Led lampeggiante anomalie galleggianti
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione motore
  • Contattore (SA659.xx)
  • Protezione amperometrica su ogni motore
  • Predisposizione per montaggio condensatori
  • Contenitore esterno in materiale termoplastico
  • Grado di protezione IP 55
  • Temperatura d’impiego -5/+40°C

  • Uso prevalente:
    Avviamento e gestione 2 Sommerse per acque reflue

  • Funzionamento:
    Singolo, Singolo alternato, In coppia (emergenza)



  • Alimentazione:
    V230 monofase SA658
    V400 trifase​ SA659





 Cenni sugli impianti di sollevamento per fognature


Schemi semplificati per la scelta dei componenti in impianti di sollevamento per fognatura
